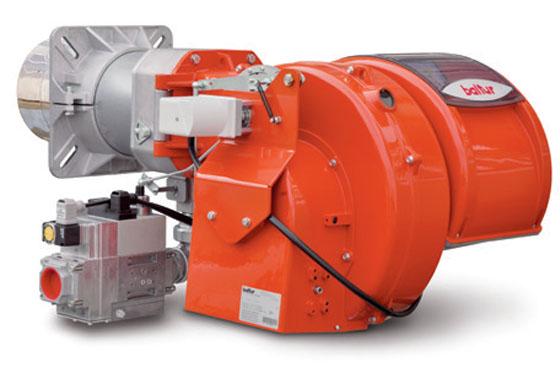

Газовая горелка Baltur TBG MC 35
Код скопирован
21070ХАРАКТЕРИСТИКИ
Тип топлива: газ, сжиженный газ
Мощность: до 410 кВт
Количество ступеней: модулируемая
Газовая рампа: опция
Контроль герметичности: опция
Страна: Италия
Все характеристикиПодходит к котлам246 401 р.
Купить
В сравнение
Доставка по всей России
Низкие цены
Поддержка 24/7
Большой ассортимент
Наличный и безналичный расчёт
Высокая квалификация
Технические характеристики
Описание
Дополнительно покупают
Aналоги
Доставка
Документация
Как выбрать горелку
Технические характеристики газовой горелки Baltur TBG MC 35
Основные характеристики
Мощность максимальная полная
Мощность топки или горелки теплового агрегата, например, котла. Чтобы узнать полезную мощность - реальное количество тепла, которое вы получите, необходимо этот показатель умножить на КПД агрегата. Используется для расчета потребления топлива.
410 кВт
Мощность минимальная полная
Минимально возможная мощность горелки агрегата, например, котла.
80 кВт
Тип топлива
Выберите только те типы топлива, которые вам нужны одновременно. Если выбрать слишком много типов, такого оборудования может не быть.
газ, сжиженный газ
Количество ступеней горелки
Модулируемая горелка - автоматическая регулировка мощности по датчику температуры или давления, или по внешнему сигналу.
Плавно-двухступенчатую горелку можно модернизировать в модулируемую.
модулируемая
Пламенная голова
Подбирается в зависимости от толщины дверки топки. Условный показатель, так как отличается у разных производителей.
Как правило, длинная используется у стальных котлов и печей, короткая у теплогенераторов и чугунных котлов.
Точная информация по запросу.
универсальная
Давление газа
Максимальное давление газа
Максимальное давление газа на входе в газовую рампу горелки. 1 кПа = 10 мбар = 0.01 кгс/см2
360 мбар
Расход топлива
Максимальный расход природного газа
41 м3/ч
Комплектация
Газовая рампа
Арматура, необходимая для присоединения горелки к газопроводу. Включает в себя реле минимального давления, фильтр-стабилизатор и предохранительный клапан, может включать реле максимального давления. Также называется мультиблоком.
опция
Контроль герметичности
Устройство автоматического контроля герметичности газовой арматуры. Обязательно для горелок от 1.2МВт, если в помещении не установлено другой автоматики безопасности.
опция
Габариты и присоединения
Диаметр сопла
137 мм
Напряжение
Значение питающего напряжения. Через черту / указаны пределы или возможные варианты.
220 В
Вес без упаковки
28 кг
Высота
415 мм
Глубина
860 мм
Ширина
520 мм
Прочие
Производитель
Baltur
Страна производитель
Италия
Гарантия
1 лет
Артикул
17360010
Описание газовой горелки Baltur TBG MC 35
Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.
Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.
Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.
Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.
Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.
Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.
Технические характеристики
- Газововая прогрессивно-2-ух ступенчатая горелка в соответствии Европейским нормативом EN676.
- Class 3 выбросов NOx и CO согласно Европейскому нормативу EN676
- Модуляционный режим при установке электронного регулятора мощности в панели управления (должен быть заказан отдельно вместе с модуляционным комплектом).
- Диапазон модуляции 1:5.
- Наиболее полное сжигание топлива при регул. соотношения воздух/топливо
- Сопловую сборку можно снять, не снимая горелки с котла
- Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума.
- Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания.
- Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла.
- Воздухозаборник с воздушной заслонкой.
- Регулировка расхода воздуха посредством механического шарнира и электрического сервопривода.
- Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь.
- Конструкция воздухозаборника обеспечивает оптимальную траекторию открытия воздушной заслонки.
- Использован материал снижающий шум вентилятора.
- Газовая рампа (заказывается отдельно) оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, реле минимального даления газа, регулятором давления и газовым фильтром.
- Возможно выбрать газовую рампу с контролем герметичности клапанов (Исполнение CTV).
- Штекеры горелка/рампа с защитой от неправильного подключения.
- Нижнее подсоединение газовой рампы.
- Ионизационный контроль пламени с разъемом для подключения микроамперметра.
- Панель управления с сигнальными лампами.
- Семиполюсный штекер для подключения электропитания и термостата.
- Четырехполюсный штекер для управления второй ступенью горелки или подключения электронного регулятора мощности.
- Класс электрозащиты: IP54.
- Корпус пульта управления из алюминиевого литья с классом электробезопасности IP40.
Детализация модели
| Модель | TBG 35 MC |
|---|---|
| Артикул: | 17360010 |
| Мощность мин. | 80 |
| Мощность макс. | 410 |
| Модель | TBG 35 MC |
| Электрическое подключение | 3ф AC 50Гц 400В |
| Мощность двигателя | 0,37 |
| Примечание |
4) |
Габаритные и присоединительные размеры
| Модель | TBG 35 MC |
|---|---|
| A, мм | 520 |
| A1, мм | 290 |
| A2, мм | 230 |
| B, мм | 378 |
| B1, мм | 270 |
| B5, мм | |
| B6, мм | 160 |
| C, мм | 860 |
| D, мм | 140-300 |
| E, мм | 137 |
| F, мм | 133 |
| R, мм | |
| Размеры упаковки LxPxH, мм | 980x540x480 |
| Вес, кг | 40 |
Фланец горелки
| Модель | TBG 35 MC |
|---|---|
| I, мм | 215 |
| I1, мм | 215 |
| L, мм | 200-245 |
| M, мм | 4xM12 |
| N, мм | 145 |
| Z, мм | |
| Z1, мм | |
| Z2, мм |
Стандартная комплектация
- Комплект крепления горелки к котлу (фланец, прокладка)
- Семи- и четырехполюсный электрические штекеры
Опции
| Код | Описание |
| 97980054 | Звукоизоляционный кожух |
| 98000056 | Регулятор мощности |
| 98000023 | Комплект модуляции температуры 0°С-130°С, PT 1000, длина зонда 85 мм, R1/2" |
| 98000021 | Комплект модуляции температуры 0°С-500°С, PT 1000, длина зонда 200 мм, R1/2" |
| 98000022 | Комплект модуляции температуры 0°С-1100°С, термопара, длина зонда 425 мм, R1/2" |
| 98000045 | Модуляционный комплект. Давление пара 0 ÷ 1 бар, G1/2" |
| 98000046 | Модуляционный комплект. Давление пара 0 ÷ 10 бар, G1/2" |
| 98000047 | Модуляционный комплект. Давление пара 0 ÷ 16 бар, G1/2" |
| 98000048 | Модуляционный комплект. Давление пара 0 ÷ 25 бар, G1/2" |
| 98000049 | Модуляционный комплект. Давление пара 0 ÷ 40 бар, G1/2" |
Примечания
| 4) | Горелка оборудована устройством перекрытия доступа воздуха в топку. |
| 12) | Контроль герметичности не требуется согласно EN676 (опция) |
| CTV) | Газовая рампа с устройством контроля герметичности клапанов. |
| **) | Максимальное давление газа на входе в регулятор давления. |
| Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3. |
|
Соответствие «Горелка – рампа»
|
Модель |
Вид газа |
Версия |
Кривая на графике |
Исполнение |
P. Макс **, мбар |
Газовая рампа |
Регулятор давления газа со встроенным фильтром |
Адаптер горелка / рампа |
Устройство контроля герметичности клапанов |
Схема |
Примеч. |
|
TBG 35 MC |
Прир. газ |
CE |
177A |
- | 360 | 19990545 | в комплекте | 96000005 | - | B7 | - |
| CTV | 360 | 19990545 | в комплекте | 96000005 | 98000101 | B7 | 12) | ||||
|
177B |
- | 360 | 19990546 | в комплекте | 98000004 | - | B7 | - | |||
| CTV | 360 | 19990546 | в комплекте | 98000004 | 98000101 | B7 | 12) | ||||
|
177C |
- | 360 | 19990547 | в комплекте | 98000004 | - | B7 | - | |||
| CTV | 360 | 19990547 | в комплекте | 98000004 | 98000101 | B7 | 12) | ||||
|
177D |
- | 360 | 19990548 | в комплекте | - | - | B7 | - | |||
| CTV | 360 | 19990548 | в комплекте | - | 98000101 | B7 | 12) |
|
Модель |
Вид газа |
Версия |
Исполнение |
P. Мин *, мбар |
Газовая рампа |
Регулятор давления газа со встроенным фильтром |
Адаптер горелка / рампа |
Устройство контроля герметичности клапанов |
Комплект форсунок LPG |
Схема |
Примеч. |
|
TBG 35 MC |
LPG |
CE |
- | 30 | 19990545 | в комплекте | 96000005 | - | - | B7 | - |
| CTV | 30 | 19990545 | в комплекте | 96000005 | 98000101 | - | B7 | 12) |
