Газовая горелка Baltur TBG PN 35
Технические характеристики газовой горелки Baltur TBG PN 35
Описание газовой горелки Baltur TBG PN 35
Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.
Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.
Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.
Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.
Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.
Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.
Технические характеристики
- Газовая горелка.
- Пониженное содержание выбросов NOx и СО по Европейскому стандарту EN676 («Класс III»).
- Прогрессивно-двухступенчатая с плавной регулировкой мощности.
- Модуляционный режим может быть получен при установке регулятора мощности RWF40 и модуляционного комплекта (опции).
- Работает с камерой сгорания любого типа, по стандарту EN303.
- Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума.
- Смешивание воздуха и газа в сопловой трубе.
- Частичная рециркуляция продуктов горения в сопловой трубе гарантирует пониженные выбросы NOx.
- Устройство смешения можно демонтировать не снимая горелки с котла.
- Регулировка расхода воздуха электрическим сервоприводом с устройством перекрытия доступа воздуха в топку.
- Регулировка газа посредством пневматического клапана газ/воздух.
- Горелка оборудована фланцем и уплотнительной прокладкой для крепления к котлу, 4-ёх и 7-ми полярными штекерами.
- По запросу: можно установить газовую рампу с блоком контроля герметичности клапанов (опция).
- Предел регулирования 1:4.
Конструктивные особенности
- Корпус вентилятора из алюминиевого литья.
- Вентилятор специальной конструкции повышенного давления.
- Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
- Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
- Регулируемая сопловая труба со смесителем из нержавеющей стали и стальным диском пламени.
- Глазок контроля пламени.
- Однофазный электрический двигатель управляет работой вентилятора.
- Прессостат воздуха.
- Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN298.
- Газовая рампа оборудована рабочим пневматическим клапаном и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
- Регулирование положения воздушной заслонки электрическим сервоприводом.
- Контроль наличия пламени с помощью электрода ионизации.
- 7-полярный штекер для подвода электропитания и подсоединения термостата, 4-полярный для управления на второй ступени или подсоединения электронного регулятора.
- Подсоединение для подключения микроамперметра для контроля тока ионизации.
- Штекеры, соединяющие рампу с горелкой, оборудованы ключом-защитой от неправильного подключения.
- Степень электрозащищенности IP40.
Детализация модели
| Модель | TBG 35 PN |
|---|---|
| Артикул: | 17340010 |

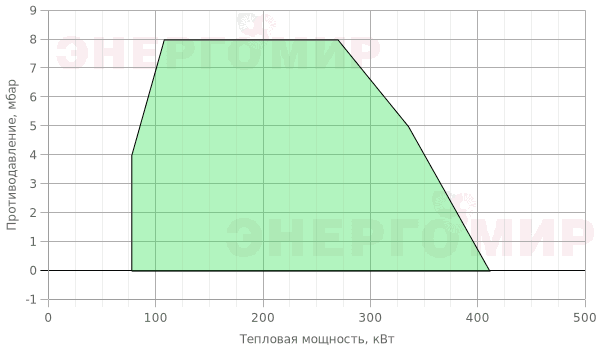

| Мощность мин. | 80 |
| Мощность макс. | 410 |
| Модель | TBG 35 PN |
| Электрическое подключение | 1N AC 50Гц 230V |
| Мощность двигателя | 0.37 |
| Примечание | 4) |
Габаритные и присоединительные размеры
| Модель | TBG 35 PN |
|---|---|
| A, мм | 560 |
| A1, мм | 260 |
| A2, мм | 300 |
| B, мм | |
| B1, мм | 270 |
| B5, мм | |
| B6, мм | 160 |
| C, мм | 860 |
| D, мм | 140-300 |
| E, мм | 137 |
| F, мм | 133 |
| R, мм | |
| Размеры упаковки LxPxH, мм | 1010x490x400 |
| Вес, кг | 38 |
Фланец горелки
| Модель | TBG 35 PN |
|---|---|
| I, мм | 215 |
| I1, мм | 215 |
| L, мм | 200-245 |
| M, мм | 4xM12 |
| N, мм | 145 |
| Z, мм | 12 |
| Z1, мм | 42,5 |
| Z2, мм | 73,6 |
Стандартная комплектация
Комплект крепления горелки к котлу (фланец, прокладка) 4-ёх полярный и 7-ми полярный штекер
Опции
| Код | Описание |
| 98000056 |
Регулятор мощности BTG-TBG35PN |
| 98000023 | Комплект модуляции температуры 0°С-130°С, NI 1000, длина зонда 100 мм, R1/2" |
| 98000021 | Комплект модуляции температуры 0°С-500°С, PT 1000, длина зонда 200 мм, R1/2" |
| 98000022 | Комплект модуляции температуры 0°С-1100°С, термопара, длина зонда 425 мм, R1/2" |
| 98000045 | Модуляционный комплект. Давление пара 0 ÷ 1 бар, G1/2" |
| 98000046 | Модуляционный комплект. Давление пара 0 ÷ 10 бар, G1/2" |
| 98000047 | Модуляционный комплект. Давление пара 0 ÷ 16 бар, G1/2" |
| 98000048 | Модуляционный комплект. Давление пара 0 ÷ 25 бар, G1/2" |
| 98000049 | Модуляционный комплект. Давление пара 0 ÷ 40 бар, G1/2" |
| 98000054 | Звукоизоляционный кожух |
Примечания
| 4) | Горелка оборудована устройством перекрытия доступа воздуха в топку. |
| 12) | Согласно EN676 устройство контроля герметичности клапанов не требуется |
| CTV) | Газовая рампа с устройством контроля герметичности клапанов |
| Номинальная калорийность природного газа при 0°C, 1013 мбар: Hi = 35,8 МДж/м3 = 8550 ккал/м3. |
|
Соответствие «Горелка – рампа»
| Модель | Вид газа | Версия | Кривая на графике | Исп. | P. Макс **, мбар | Газовая рампа |
Регулятор
|
Фильтр | Адаптер | Устройство контроля герметичности клапанов | Схема | Примеч. | |||
| TBG 35 PN | Прир. газ | CE | 113A | - | 100 | 19990440 | в комплекте | - | - | 96000005 | - | D3 | - | ||
| TBG 35PN | Прир. газ | CE | 113A | CTV | 100 | 19990440 | в комплекте | - | - | 96000005 | 98000100 | D3 | 12) | ||
| TBG 35 PN | Прир. газ | CE | 113A | - | 360 | 19990447 | в комплекте | - | - | 96000005 | - | D3 | - | ||
| TBG 35 PN | Прир. газ | CE | 113A | CTV | 360 | 19990447 | в комплекте | - | - | 96000005 | 98000100 | D3 | 12) | ||
| TBG 35 PN | Прир. газ | CE | 113B | - | 100 | 19990441 | в комплекте | - | - | 96000004 | - | D3 | - | ||
| TBG 35 PN | Прир. газ | CE | 113B | CTV | 100 | 19990441 | в комплекте | - | - | 96000004 | 98000100 | D3 | 12) | ||
| Модель | Вид газа | Версия | Кривая на графике | Исп. | P. Мин *, мбар | Газовая рампа |
Регулятор
|
Фильтр | Адаптер | Устройство контроля герметичности клапанов | Схема | Примеч. | |||
| TBG 35 PN | Сжиж. газ | CE | - | - | 30 | 19990440 | в комплекте | - | - | 96000005 | - | D3 | - | ||
| TBG 35PN | Сжиж. газ | CE | - | CTV | 30 | 19990440 | в комплекте | - | - | 96000005 | 98000100 | D3 | 12) | ||
